Menşe yeri:
Guangdong, Çin
Marka adı:
HILINK
Sertifika:
CE FCC Rohs
Model numarası:
10G-ZR-1550-120KM

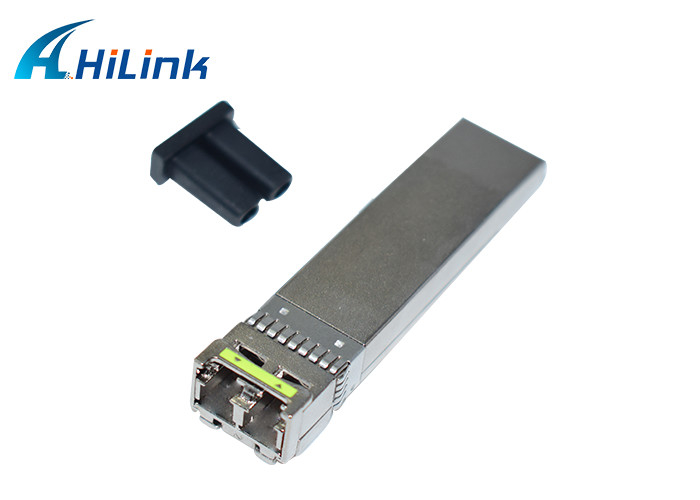

10G-ZR-120KM SFP+ 120KM LC 1550nm Fiber SMF Optik Alıcı-Verici Modülü
Özellikleri:
0 ila +2400 ps/nm Dağılım Toleransı (dağılım telafisi olmadan ~120km erişim)
9,95 - 11,3 Gb/sn bit hızlarını destekler

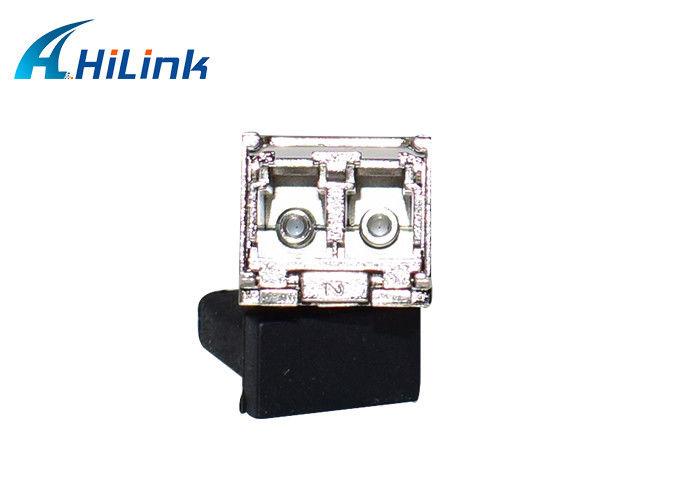

Dubleks LC konektörü
1550nm soğutmalı CML verici, APD foto-dedektör
120 km'ye kadar SMF bağlantıları
Güç Kaynağı :+3.3V
Güç tüketimi<1.8W
Sıcaklık Aralığı: 0~ 70°C
Uygulama:
10GBASE-ZR/ZW Ethernet
SONET OC-192 / SDH
10G Fiber kanal
Genel
HILINK'in HLPG120D'si, 10Gb/s'de seri optik iletişim uygulamaları için çok kompakt bir 10Gb/s optik alıcı-verici modülüdür.HLPG120D, 10Gb/sn seri elektrik veri akışını 10Gb/sn optik çıkış sinyaline ve 10Gb/sn optik giriş sinyalini 10Gb/sn seri elektrik veri akışlarına dönüştürür.Yüksek hızlı 10Gb/sn elektrik arayüzü, SFI spesifikasyonu ile tamamen uyumludur.
Optik Parametreler (TOP= 0 ila 70°C, VCC = 3.1353'e465Volt)
| Parametre | sembol | Minimum. | Tipik | Maks.. | Birim | Not |
| Verici Bölümü: | ||||||
| Merkez Dalga Boyu | λt | 1530 | 1550 | 1565 | nm | |
| spektral genişlik | △λ | 0,3 | nm | |||
| Ortalama Optik Güç | pavg | 0 | +5 | dBm | 1 | |
| Optik Güç OMA | poma | -2.1 | dBm | |||
| Lazer Kapalı Güç | puf | -30 | dBm | |||
| yok olma oranı | acil | 8.2 | dB | |||
| Verici Dağılım Cezası | TDP | 3.0 | dB | 2 | ||
| Bağıl Yoğunluk Gürültüsü | durulama | -128 | dB/Hz | 3 | ||
| Optik Dönüş Kaybı Toleransı | 21 | dB | ||||
| Alıcı Bölümü: | ||||||
| Merkez Dalga Boyu | λr | 1260 | 1600 | nm | ||
| Alıcı Duyarlılığı | You are | -24 | dBm | 4 | ||
| Los İddiası | kayıpA | -34 | - | dBm | ||
| Los Tatlısı | kayıpD | -24 | dBm | |||
| Los Histerezis | kayıpH | 0,5 | dB | |||
| Aşırı yükleme | Oturdu | -7 | dBm | 5 | ||
| Alıcı Yansıma | rrx | -26 | dB | |||
Not:
1. Ortalama güç rakamları, IEEE802.3ae uyarınca yalnızca bilgi amaçlıdır.
2. TWDP rakamı, ana bilgisayar kartının SFF-8431 uyumlu olmasını gerektirir.TWDP, IEEE802.3ae'nin 68.6.6.2 maddesinde sağlanan Matlab kodu kullanılarak hesaplanır.
3. 12dB yansıma.
4. IEEE802.3ae'ye göre stresli alıcı testlerinin koşulları.CSRS testi, ana bilgisayar kartının SFF-8431 uyumlu olmasını gerektirir.
5. OMA'da belirtilen ve en kötü kapsamlı stresli koşul altında alıcı aşırı yükü.
Mekanik Boyutlar
