Menşe yeri:
Çin
Marka adı:
HILINK
Sertifika:
CE FCC Rohs
Model numarası:
HL-PLC-Bölücü-1*8

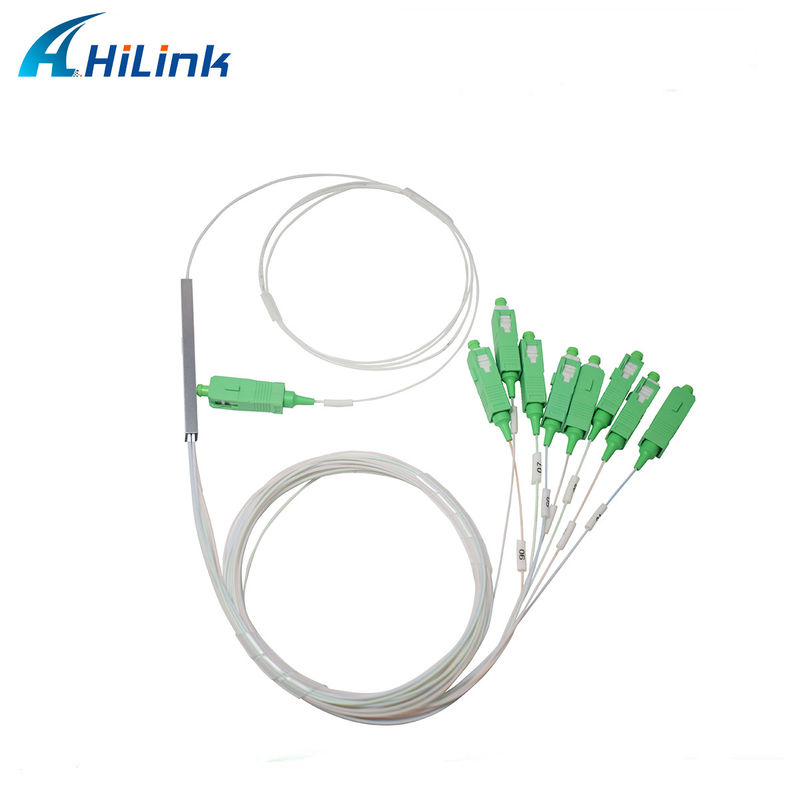

Düşük ekleme kaybı 1x8 fiber optik PLC Bölücü SC/APC'den SC/APC'ye
Tanım
1). Düzlemsel ışık dalgası devresi (PLC) ayırıcı, silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdır.
2).Fiber optik ayırıcı, küçük boyut, yüksek güvenilirlik, geniş çalışma dalga boyu aralığı ve iyi kanaldan kanala tekdüzelik özelliklerine sahiptir ve optik sinyal güç bölünmesini gerçekleştirmek için PON ağlarında yaygın olarak kullanılır.
3).Rollball, belirli uygulamalar için uyarlanmış tüm 1xN ve 2xN ayırıcı ürünler serisi sağlar.
4). Fiber optik ayırıcı GR-1209-CORE ve GR-1221-CORE gereksinimlerini karşılar.
Özellik
Düşük Ekleme kaybı
Düşük PDL
Kompakt tasarım
İyi kanaldan kanala tekdüzelik
Geniş Çalışma Dalga Boyu: 1260nm'den 1650nm'ye
Geniş Çalışma Sıcaklığı: -40°C'den 85°C'ye
Yüksek Güvenilirlik ve Kararlılık
Başvuru
FTTX Sistemleri
PON Ağları
CATV Bağlantıları
Optik Sinyal Dağıtımı
Şartname
| parametreler | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Çalışma Dalga Boyu (nm) | 1260~1650 | ||||
| Elyaf Türü | SMF-28e veya belirtilen müşteri | ||||
| Ekleme Kaybı (dB)(S/P Derecesi) | 4.2 | 7.6 | 11.0 | 14.5 | 17.5 |
| Tekdüzelik Kaybı (dB) | 0,8 | 1.5 | 1.5 | 2.0 | 2.5 |
| İade Kaybı (dB) (S/P Derecesi) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| Polarizasyona Bağlı Kayıp (dB) | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 |
| Yönlülük (dB) | 55 | 55 | 55 | 55 | 55 |
| Dalga Boyu Bağımlı Kaybı (dB) | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Sıcaklık Kararlılığı(-40~85 °C)(dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Çalışma Sıcaklığı (°C) | -40~85 | ||||
| Depolama Sıcaklığı (°C) | -40~85 | ||||
| Modül Boyutu (mm) (U×G×Y) | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
Notlar:1.Konektörler olmadan belirtilir.2.Bağlayıcı başına ek 0,2 dB kayıp ekleyin
