Menşe yeri:
Guangdong, Çin
Marka adı:
Hilink
Sertifika:
CE Rohs
Model numarası:
40G QSFP+ ER4 25-30KM
Özellikler
4 CWDM şeritli MUX/DEMUX tasarımı
Kanal bant genişliği başına 11,2 Gbps'ye kadar
> 40Gbps toplam bant genişliği
Dubleks LC konektörü
40G Ethernet IEEE802.3ba ve 40GBASE-LR4 Standardı ile uyumlu
QSFP MSA uyumlu30 km'ye kadar iletim
QDR/DDR Infiniband veri hızlarıyla uyumlu
Tek +3.3V güç kaynağı çalışıyor
Dahili dijital teşhis fonksiyonları
Sıcaklık aralığı 0°C ila 70°C
RoHS Uyumlu Parça
Uygulamalar
Optik Parametreler(TOP = 0 - 70°C, VCC = 3,0 ila 3,6 Volt)
| Parametre | Sembol | Minimum | Tip | Maks. | Birim | Referans |
| verici | ||||||
|
Dalga Boyu Ataması |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Yan mod Bastırma Oranı | SMSR | 30 | - | - | dB | |
| Toplam Ortalama Fırlatma Gücü | PT | - | - | 6 | dBm | |
| Her Şeritte Ortalama Başlatma Gücü | -3 | - | 4 | dBm | ||
| Herhangi iki Şerit (OMA) arasındaki Başlatma Gücü Farkı | - | - | 4 | dB | ||
| Optik Modülasyon Genliği, her Şerit | OMA | -4 | +2.5 | dBm | ||
| OMA'da Başlatma Gücü eksi Verici ve Dağılma Cezası (TDP), her Şerit | -4.8 | - | dBm | |||
| TDP, her Şerit | TDP | 2.3 | dB | |||
| yok olma oranı | acil | 3.5 | - | - | dB | |
| Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
| Optik Dönüş Kaybı Toleransı | - | - | 20 | dB | ||
| Ortalama Başlatma Gücü KAPALI Verici, her Şerit | puf | -30 | dBm | |||
| Bağıl Yoğunluk Gürültüsü | durulama | -128 | dB/HZ | 1 | ||
| Optik Dönüş Kaybı Toleransı | - | - | 12 | dB | ||
| Alıcı | ||||||
| Hasar Eşiği | THd | 3.3 | dBm | 1 | ||
| Alıcı Girişinde Ortalama Güç, her Şerit | R | -15 | 0 | dBm | ||
| Her Şeritte Elektriksel 3 dB üst Kesme Frekansı alın | 12.3 | GHz | ||||
| RSSI Doğruluğu | -2 | 2 | dB | |||
| Alıcı Yansıma | rrx | -26 | dB | |||
| Alıcı Gücü (OMA), her Şerit | - | - | 3.5 | dBm | ||
| Her Şeritte Elektriksel 3 dB üst Kesim Frekansı alın | 12.3 | GHz | ||||
| LOS De-Assert | kayıpD | -15 | dBm | |||
| LOS İddiası | kayıpA | -25 | dBm | |||
| LOS Histerisiz | kayıpH | 0,5 | dB | |||
Not
1. 12dB Yansıma
| HL-40G-QSFP | MPO 40G 850nm 100m QSFP SR4 |
| MPO 40G 1310nm 2km QSFP IR4 | |
| 40G Çift 1270nm 1290nm 1310nm 1330nm QSFP LR4 |

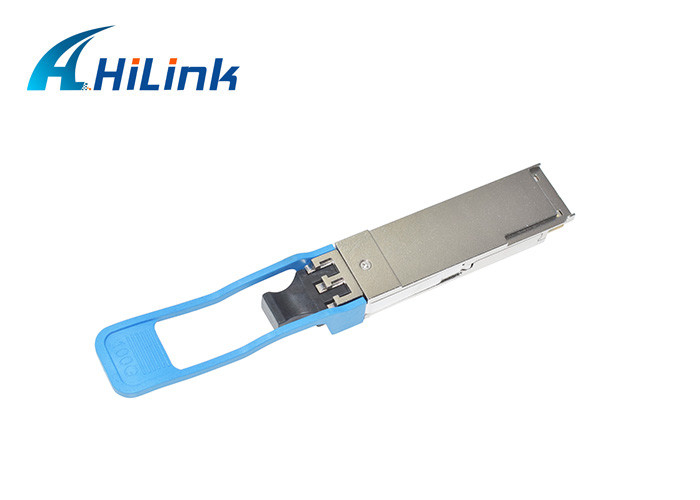

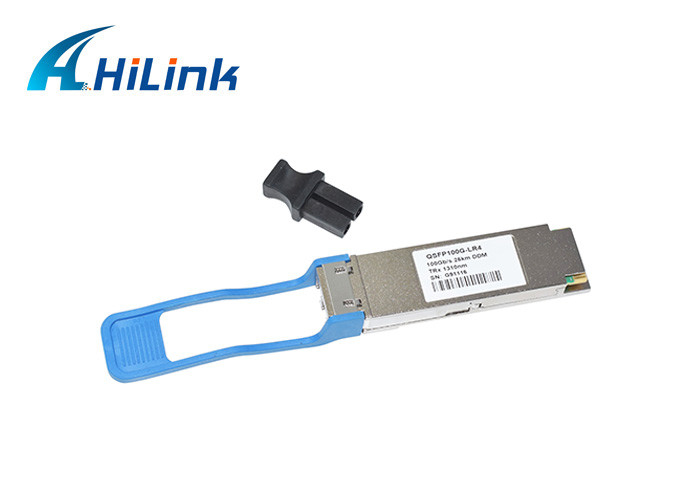

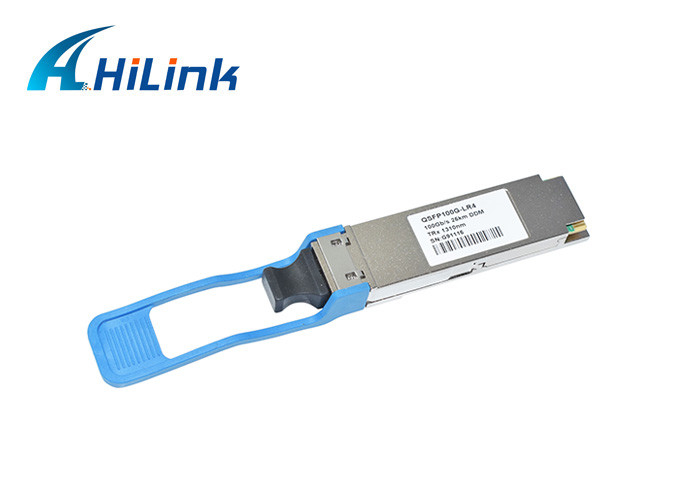

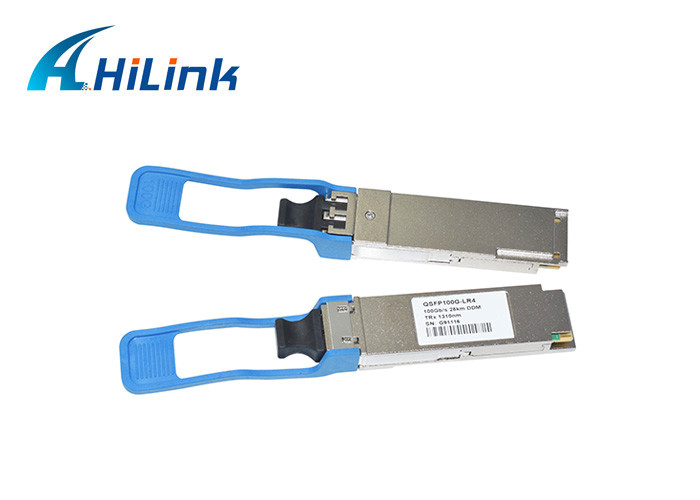

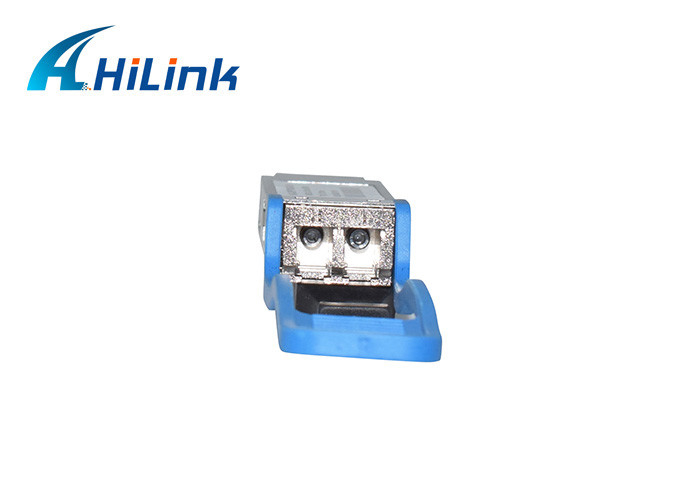

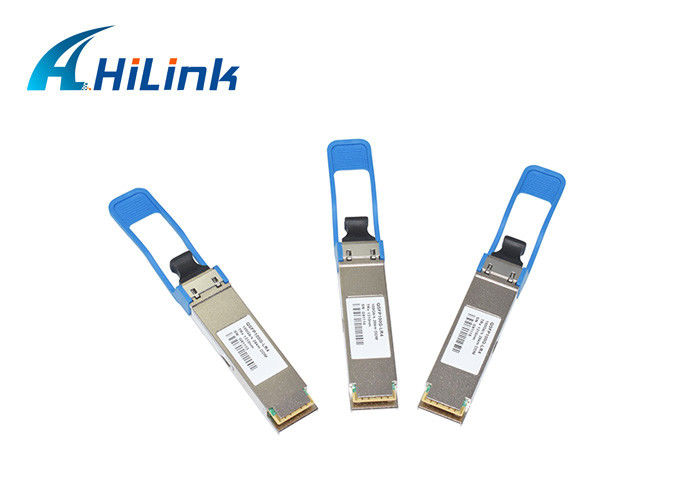

Gerçek resim
Paket ve Nakliye
Uluslararası Ekspres: DHL, FedEx, EMS, TNT, UPS vb.3-7 gün sürer.
Servisimiz
OEM/ODM siparişi mevcuttur
Reklamı yapılan tüm optik modüllerin yepyeni olduğuna ve kesinlikle eski ve yenilenmiş malzemeleri kullanmadığına söz veriyoruz.Tüm optik modüller fonksiyonel test ve yaşlanma testinden geçmiştir.Tüm optik alıcı-vericiler için sevkiyat tarihinden itibaren 3 yıl garanti veriyoruz.
