Menşe yeri:
Guangdong, Çin
Marka adı:
Hilink
Sertifika:
CE Rohs
Model numarası:
100G QSFP28 SWDM4
100G QSFP28 SWDM4 alıcı-verici modülleri, dubleks çok modlu fiber üzerinden 100G Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır.Ethernet sinyalini taşımak için 850-940nm bölgesinde 25.78 Gbps'de dört kanal/şerit.Dijital teşhis işlevleri, QSFP28 MSA tarafından belirtildiği gibi bir I2C arayüzü aracılığıyla kullanılabilir.
Özellikler
QSFP28 MSA ile uyumlu
SWDM MSA ile uyumlu
IEEE802.3bm CAUI-4 ile uyumlu
Çalışırken takılabilir QSFP28 form faktörü
4x25Gb/sn 850mm VCSEL tabanlı verici
103.1Gbps toplam bit hızını destekler
Güç kaybı <3.5W
OM5 çok modlu Fiberde maksimum bağlantı uzunluğu 150 m
0°C ila 70°C arasında kasa sıcaklığı aralığı
Dubleks LC prizleri
CAUI-4 elektrik arayüzü
RoHS uyumlu
Uygulamalar
Dubleks MMF üzerinden 100G Ethernet
Optik Özellikler
| Sinyal hızı, her şerit | 25.78125±100ppm | GB/sn | ||||
|
Şerit Dalga Boyu Aralığı |
Şerit0 Şerit1 Şerit2 Şerit3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Modülasyon Formatı | NRZ | |||||
| Herhangi iki şerit arasındaki fırlatma gücü farkı | 4.5 | dBm | ||||
| RMS Spektral genişlik | 0,59 | nm | 1 | |||
| Optik Modülasyon Genliği (OMA), her şerit | -5.5 | 3 | dBm | 2 | ||
| Şerit Başına Ortalama Başlatma Gücü @ TX Kapalı Durumu | -30 | dBm | ||||
|
OMA eksi TDEC'de Gücü Başlat |
Şerit0 Şerit1 Şerit2 Şerit3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Verici ve Dağılım Göz Kapatma |
Şerit0 Şerit1 Şerit2 Şerit3 |
4 4 4.4 4.8 |
dB |
3 |
||
| yok olma oranı | 2 | dB | ||||
| Optik Dönüş Kaybı Toleransı | 12 | dB | ||||
| Çevrelenmiş Akı |
19 um'de ≥86% 4,5 um'de ≤%30 |
4 | ||||
|
Verici göz maskesi tanımı {X1, X2, X3, Y1, Y2 Y3} Örnek başına isabet oranı 1.5x10-3 isabet |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
Notlar: 1. RMS spektral genişliği, spektrumun standart sapmasıdır. 2. Uyumlu bir verici için OMA'nın normatif en düşük değeri, 'OMA'da başlatma gücü eksi TDEC, her şerit (min)' artı 'TDEC'nin gerçek değeridir, ancak en az 'OMA, her şerit (min )'. 3. TDEC, 3.6'daki yöntemler kullanılarak ölçülen TDECm'den hesaplanır.TDECm, tüm hatlar için 12.6 GHz bant genişliği referans alıcısı kullanılarak IEEE 802.3 madde 95.8.5'teki yöntem izlenerek ölçülür. 4. IEC 61280-1-4'e göre A1a.2 tipi veya A1a.3 tipi 50 um fiber olarak ölçülürse. |
||||||

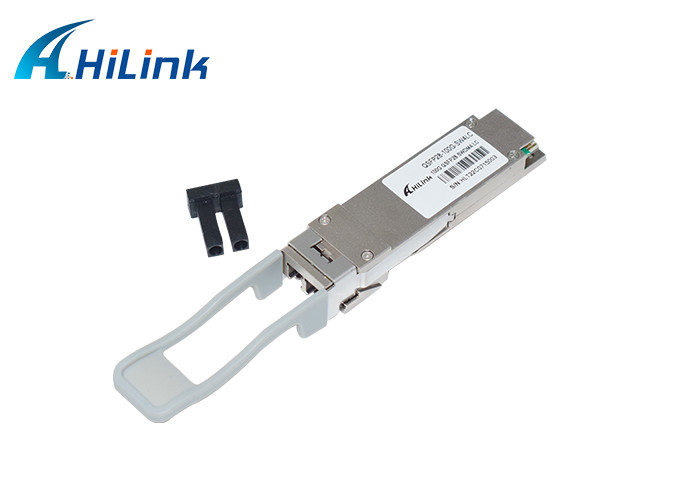

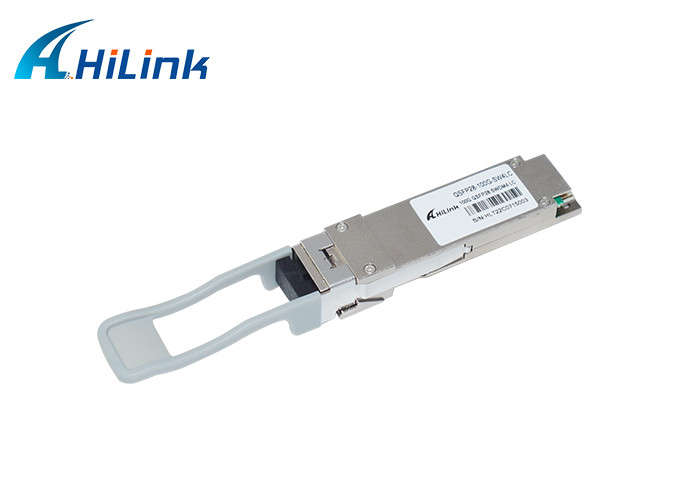

Gerçek resim
Paket ve Nakliye
Uluslararası Ekspres: DHL, FedEx, EMS, TNT, UPS vb.3-7 gün sürer.
Servisimiz
OEM/ODM siparişi mevcuttur
Reklamı yapılan tüm optik modüllerin yepyeni olduğuna ve kesinlikle eski ve yenilenmiş malzemeleri kullanmadığına söz veriyoruz.Tüm optik modüller fonksiyonel test ve yaşlanma testinden geçmiştir.Tüm optik alıcı-vericiler için sevkiyat tarihinden itibaren 3 yıl garanti veriyoruz.
