Menşe yeri:
Guangdong, Çin
Marka adı:
Hilink
Sertifika:
CE Rohs
Model numarası:
40G QSFP LR4 10KM

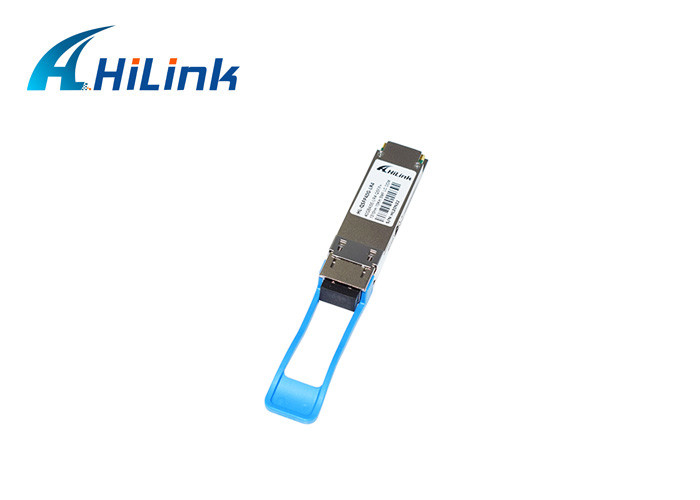

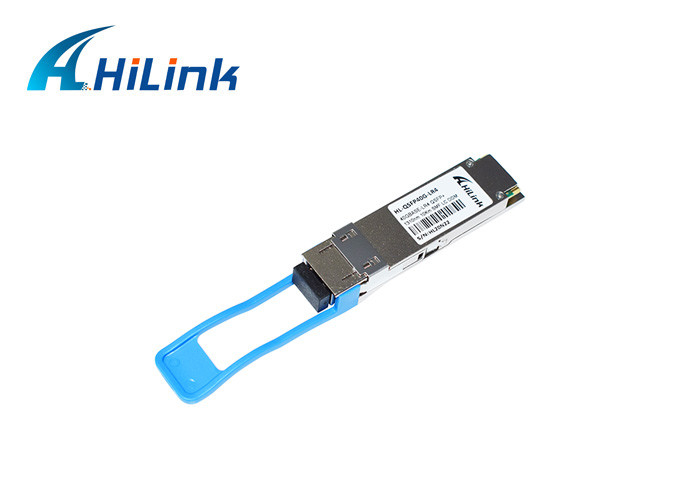

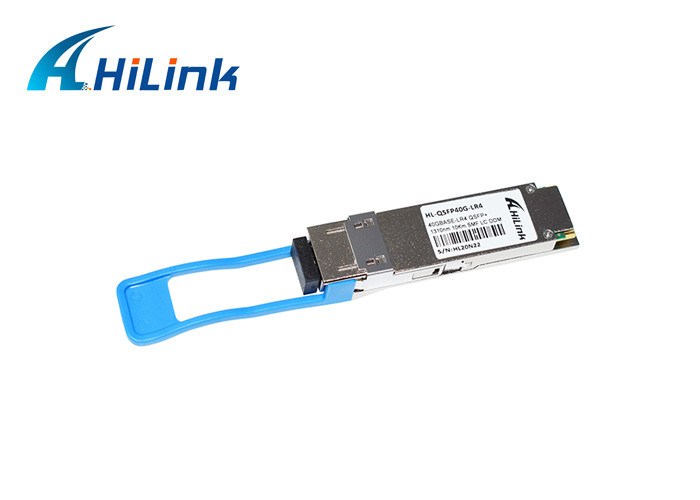

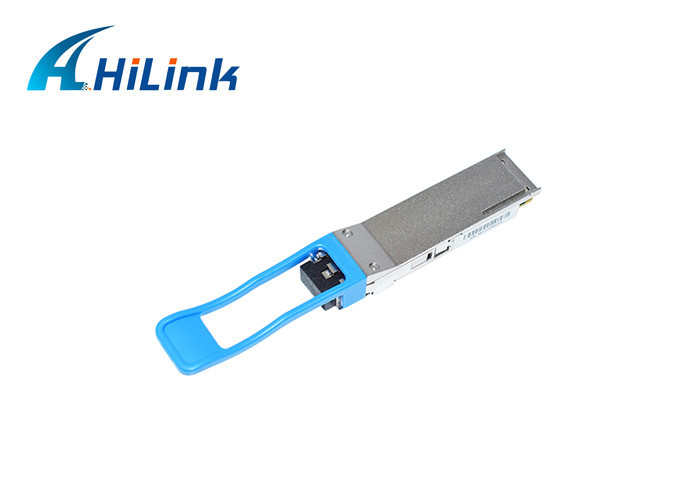

QSFP+, 40GBASE-LR4, SMF, 1270~1330,10KM LC Konnektör Fiber Optik Modül
Bu ürün, 2m-10km optik iletişim için tasarlanmış bir alıcı-verici modülüdür.
uygulamalar.Tasarım, IEEE P802.3ba standardının 40GBASE-LR4'ü ile uyumludur.Modül, 10 Gb/sn elektrik verisinin 4 giriş kanalını (ch) 4 CWDM optik sinyale dönüştürür ve bunları 40 Gb/sn optik iletim için tek bir kanala çoklar.Tersine, alıcı tarafında, modül 40 Gb/sn'lik bir girişi optik olarak 4'e ayırır.
CWDM sinyalleri kanalize eder ve bunları 4 kanal çıkış elektrik verilerine dönüştürür.
4 CWDM kanalının merkezi dalga boyları 1271, 1291, 1311 ve 1331 nm'dir.
ITU-T G.694.2'de tanımlanan CWDM dalga boyu ızgarasının üyeleri.Optik arayüz için çift yönlü LC konektörü ve elektrik arayüzü için 38 pinli konektör içerir.Uzun mesafeli sistemde optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.
Ürün form faktörü, optik/elektrik bağlantılı ve dijital olarak tasarlanmıştır.
QSFP+ Çok Kaynaklı Anlaşmaya (MSA) göre tanı arabirimi.Sıcaklık, nem ve EMI paraziti dahil en zorlu dış çalışma koşullarını karşılamak üzere tasarlanmıştır.
Optik Özellikler
| Parametre | Sembol | Minimum | Tipik | Maks. | Birim | Notlar | |
| Dalga Boyu Ataması | L0 | 1264.5 | 1271 | 1277.5 | nm | ||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||
| verici | |||||||
| Yan Mod Bastırma Oranı | SMSR | 30 | dB | ||||
| Toplam Ortalama Fırlatma Gücü | PT | 8.3 | dBm | ||||
| Her Şeritte Ortalama Başlatma Gücü | Portalama | -4 | 2.3 | dBm | |||
| Optik Modülasyon Genliği (OMA), her Şerit | POMA | -4 | 3.5 | dBm | 1 | ||
| Herhangi İki Şerit (OMA) Arasındaki Fırlatma Gücü Farkı | Ptx, fark | 6.5 | dB | ||||
| OMA'da Başlatma Gücü eksi Verici ve Dağılma Cezası (TDP), her Şerit | -4.8 | dBm | |||||
| TDP, her Şerit | TDP | 2.6 | dB | ||||
| yok olma oranı | acil | 3.5 | dB | ||||
| Bağıl Yoğunluk Gürültüsü | RIN | -128 | dB/Hz | 12dB yansıma | |||
| Optik Dönüş Kaybı Toleransı | TOL | 20 | dB | ||||
| Verici Yansıma | RT | -12 | dB | ||||
| Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| Ortalama Başlatma Gücü KAPALI Verici, her Şerit | puf | -30 | dBm | ||||
| Alıcı | |||||||
| Hasar Eşiği, her Şerit | THd | 3.3 | dBm | 2 | |||
| Toplam Ortalama Alma Gücü | 8.3 | dBm | |||||
| Ortalama Alma Gücü, her Şerit | -13,7 | 2.3 | dBm | ||||
| Alıcı Yansıma | RR | -26 | dB | ||||
| Alıcı Hassasiyeti (OMA), her Şerit | YOU ARE | -11,5 | dBm | ||||
| Stresli Alıcı Hassasiyeti (OMA), her Şerit | -9.6 | dBm | 3 | ||||
| Herhangi İki Şerit (OMA) Arasındaki Alma Gücü Farkı | Prx, fark | 7.5 | dB | ||||
| LOS İddiası | LOSA | -28 | dBm | ||||
| LOS Tatlısı | kayıp | -15 | dBm | ||||
| LOS Histerisiz | KAYBET | 0,5 | dB | ||||
| Alıcı Elektrik 3 dB üst Kesim Frekansı, her Şerit | FC | 12.3 | GHz | ||||
| Stres Alıcı Duyarlılık Testinin Koşulları (Not 5) | |||||||
| Dikey Göz Kapatma Cezası, her kulvar | 1.9 | dB | |||||
| Her Şeritte Stresli Eye J2 Titreme | 0,3 | kullanıcı arayüzü | |||||
| Her Şeritte Stresli Göz J9 Titreme | 0.47 | kullanıcı arayüzü | |||||
Notlar:
1. TDP < 0,8 dB olsa bile, OMA min burada belirtilen minimum değeri aşmalıdır.
2. Alıcı, bir hat üzerinde bu güç seviyesine sahip modüle edilmiş bir optik giriş sinyaline sürekli maruz kalmaya zarar vermeden tolere edebilmelidir.Alıcının bu giriş gücünde doğru şekilde çalışması gerekmez.
3. BER = 1x10 için alıcı girişinde uygunluk testi sinyali ile ölçülmüştür.-12.
4. MDikey göz kapatma cezası ve stresli göz titremesi, stresli alıcı hassasiyetini ölçmek için test koşullarıdır.Bunlar alıcının özellikleri değildir.
Özellikler:
40G Ethernet IEEE802.3ba ve 40GBASE-LR4 Standardı ile uyumlu
QSFP+ MSA uyumlu
QDR/DDR Infiniband veri hızlarıyla uyumlu
Dalga boyu başına 11,2 Gb/s'ye kadar veri hızı
4 CWDM şeritli MUX/DEMUX tasarımı
Tek modlu fiberde (SMF) 10 km'ye kadar iletim
Çalışma durumu sıcaklığı: 0 ila 70 ℃
Maksimum güç tüketimi 2.5W
LC çift yönlü konektör
RoHS uyumlu
İstemci tarafı 40G Telekom bağlantıları
