Menşe yeri:
Guangdong, Çin
Marka adı:
HILINK
Sertifika:
CE FCC RoHS
Model numarası:
HL-QSFP-DD-ZR-DCO
Video

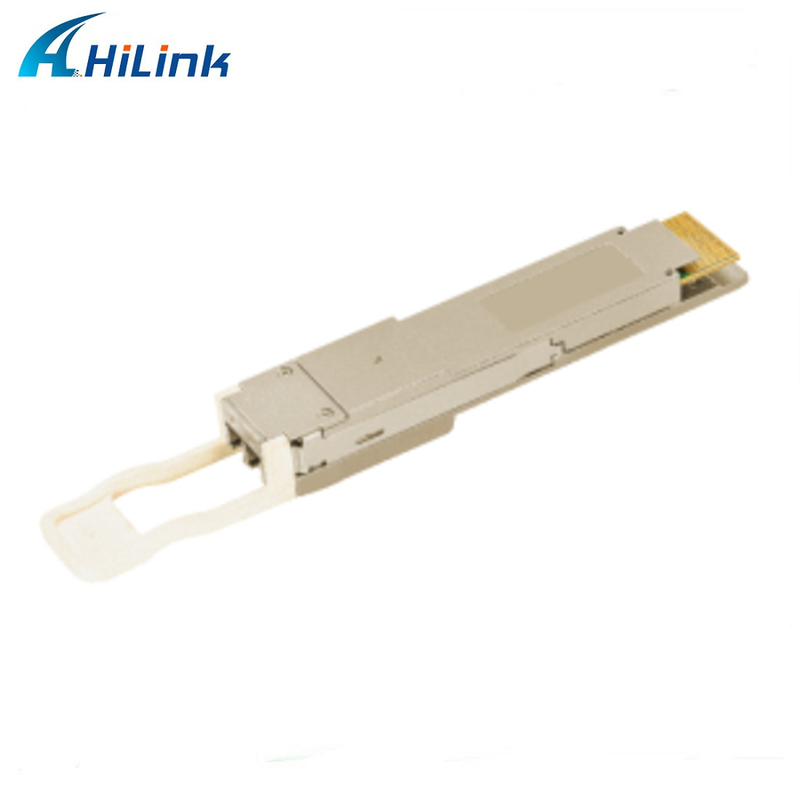

DCI Uygulamaları için C Bandı 75/100GHz 400G Tutarlı Modül QSFP-DD ZR 80~120KM
Bu ürün, DCI uygulamaları için tasarlanmış, OIF 400ZR MSA ve QSFP-DD MSA standartlarına uygun uyumlu bir modüldür.Dijital teşhis işlevi, QSFP-DD MSA tarafından belirtildiği gibi bir I2C arabirimi aracılığıyla kullanılabilir.
Ürün, 400G 16QAM modülasyonunda yüksek performans sağlamak için tutarlı DSP ASIC işlevselliğini sınıfının en iyisi ultra dar çizgi genişliği ayarlanabilir lazerler, yüksek hızlı modülatörler ve yüksek yanıt veren tutarlı alıcılarla birleştiren bir C-bandı 75G/100 GHz ızgara uyumlu optik modüldür. biçimleri (60G baud hızında).
Özellikler
Optik Özellikler
| Parametre | dak. | tip | maks. | Birim |
Koşullar |
|||
| Verici | ||||||||
|
Verici frekans aralığı |
191.3 |
193.7 |
196.1 |
THz |
TU-T ızgarası.Aksi belirtilmedikçe spesifikasyonların geçerli olduğu frekans aralığı.Yükseltilmemiş bağlantı uygulamaları için frekans 193,7 THz'de sabitlenmiştir. |
|||
|
Verici lazer frekans kararlılığı |
-1.8 | 1.8 | GHz |
Kanal frekansı ayar noktasından ofset.Alıcı LO aynı frekans doğruluğuna sahiptir. |
||||
|
Verici çıkış gücü |
-10 | -6 | dBm |
Optik konektörde ölçülmüştür. |
||||
|
TX devre dışıyken verici çıkış gücü |
-20 | dBm |
TX_DIS etkinken Maks. Çıkış gücü |
|||||
|
Dalga boyu değişimi sırasında verici çıkış gücü |
|
-20 | dBm | |||||
|
Verici yansıması |
-20 | dBm |
Verici polarizasyonuna bağlı güç |
|||||
|
Ortalama IQ amplitüd dengesizliği |
1 | dB | ||||||
|
Verici polarizasyonuna bağlı güç |
1.5 | dB |
X ve Y polarizasyonu arasındaki güç farkı |
|||||
| Alıcı | ||||||||
|
RX ve LO arasındaki frekans ofseti |
-3.6 | 3.6 | GHz |
Toplama Aralığı |
||||
|
Giriş gücü aralığı |
-12 | 0 | dBm | |||||
|
Giriş hassasiyeti (güçlendirilmiş bağlantı uygulaması) |
-12 | dBm | ||||||
|
Giriş hassasiyeti (yükseltilmemiş bağlantı uygulaması) |
-20 | dBm |
Yükseltilmemiş bağlantı uygulamaları için minimum giriş gücü –20 dBm @alıcı OSNR toleransı ≥ 34 dB'dir. |
|||||
|
OSNR toleransı (güçlendirilmiş bağlantı uygulaması) |
26 | dB/0,1nm | OSNR toleransı, 0,1 nm @193,7 THz veya 12,5 GHz optik bant genişliğine atıfta bulunur. | |||||
|
OSNR toleransı (güçlendirilmemiş bağlantı uygulaması) |
34 | dB/0,1nm |
Yükseltilmemiş bağlantı uygulamaları için OSNR toleransı 34 dB'den az olamaz. |
|||||
|
Optik dönüş kaybı |
20 | dB |
Konnektör girişinde optik yansıma |
|||||
|
CD Toleransı |
2400 | ps/nm |
Renk dağılımına tolerans |
|||||
|
Optik yol güç cezası |
0,5 | dB |
–35 dB interferometrik parazit ve 2400 ps/nm kromatik dağılım nedeniyle OSNR ceza toleransı. |
|||||
|
PMD toleransı |
10 | ps |
OSNR duyarlılığına ≤ 0,5 dB ceza ile PMD toleransı.10 ps PMD, maksimum 30 ps DGD'ye ve maksimum 500 ps2 SOPMD'ye karşılık gelir |
|||||
|
PDL toleransı (güçlendirilmiş bağlantı uygulaması) |
3.5 | dB |
OSNR duyarlılığına < 1,3 dB ceza ile PDL toleransı PSP'deki değişiklik ≤ 1 rad/ms olduğunda. |
|||||
|
PDL toleransı (güçlendirilmemiş bağlantı uygulaması) |
2.5 | dB |
Alıcı OSNR hassasiyet cezası 0,8 dB olduğunda, yükseltilmemiş bağlantı uygulamasında PDL toleransı 2,5 dB'dir. |
|||||
|
SOP'ta değişime tolerans |
50 |
krad/s |
OSNR duyarlılığına ≤ 0,5 dB ceza ile SOP'taki değişikliğe tolerans.Aynı koşullar altında 10 ps PMD ve 2,5 dB PDL ve < 1 rad/ms SOP ile referansa göre ölçüm. |
|||||
|
Optik giriş gücü geçici toleransı |
±2 |
dB |
OSNR duyarlılığına ≤ 0,5 dB ceza ile giriş gücündeki değişime tolerans.Alınan güç –12 dBm ile 0 dBm arasındadır.Güç değişiminin yükselme/düşme süreleri, 50 µs'nin %20–%80'i veya daha yavaş olarak tanımlanır. |
|||||
Uygulamalar
Veri Merkezi Bağlantısı
400G ZR güçlendirilmiş noktadan noktaya bağlantılar
400G ZR yükseltilmemiş bağlantılar
Uyumluluk
Hilink optik Alıcı-verici %100 uyumluluk:Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, Juniper, Ruijie, Zyxel, vb.
Ayrıntılar Fotoğraflar
Hilink Avantajı
1. Hilink 2007 yılında kuruldu, yaklaşık 10 yıllık tecrübesi ile bu alanda uzmanlaştı.
2. "Kredi esastır, kalite birincidir", tüm ürünlerimiz yenidir, asla ikinci el bileşenler kullanmayız.
3. Ürünlerimiz Cisco, Huawei, Ciena, H3C, HP, Extreme, Foundry, Brocade, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, Ardıç, Ruijie, Zyxel, vb.
4. Sevkiyat tarihinden itibaren tüm ürünlerimiz için 3 yıl garanti veriyoruz.
5. Tüm ürünlerimiz CE,ROHS,FCC'den geçer.
6. DWDM CWDM WDM ile optik çözümler de sağlıyoruz.
SSS
1. Örnek bir sipariş alabilir miyim?MOQ'unuz nedir?
Malların kalitesini test etmek için numune siparişi desteklenir.1 adet minimum sipariş miktarıdır.
Karışık örnekler kabul edilebilir.
2. Teslim süresi nedir?
1-3 günnormalde tuttuğumuz normal mallar için ödeme aldıktan sonraStokta var;
Büyük miktarlar için HilinkTech satış temsilcinizden destek ve detaylar alacaksınız.
3. Nakliye yolu nedir ve süre ne kadardır?
DHL, UPS, FedEx veya TNTtercihinize göre alınacaktır.varış normalde sürer3-5 gün.
4. Garantiniz nedir?
3 yılgaranti.Teknik destek, değiştirme veya para iadesi alacaksınız.
