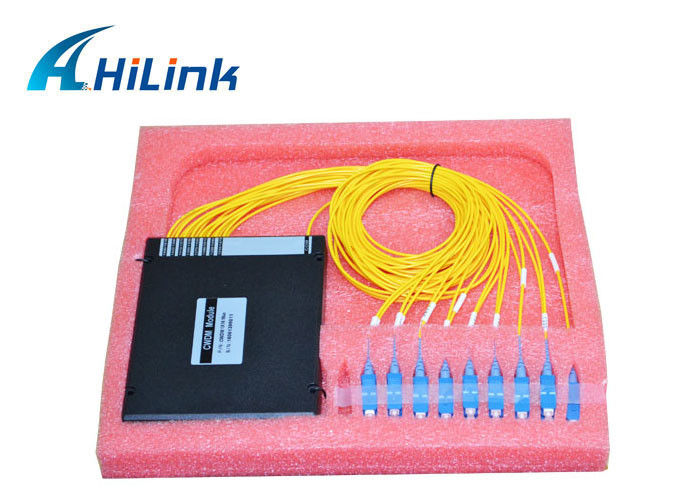

WDM Ağında CATV Sistemi İçin Tek İşlevli Simpleks Pasif CWDM Mux Demux Modülü

WDM Ağında CATV Sistemi İçin Tek İşlevli Simpleks Pasif CWDM Mux Demux Modülü

    • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System
    • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System
  • Single Strand Simplex Passive CWDM Mux Demux Module For WDM Network CATV System

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: Hilink
    Sertifika: ISO CE ROHS
    Model numarası: HL-CW-MUX-XXXX

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1
    Fiyat: Negotiable
    Şimdi başvurun
    Detaylı ürün tanımı
    Paket: ABS RAKİ, LGX Bağlayıcılar: SC LC FC ST
    Ekleme kaybı: 2.5dB Dalga boyu: 1270nm ~ 1610nm
    Kanal Geçişi: /-7.5 +/- 6.5 Kanal Alanı: 20nm
    Vurgulamak:

    cwdm multiplexer

    ,

    cwdm filter

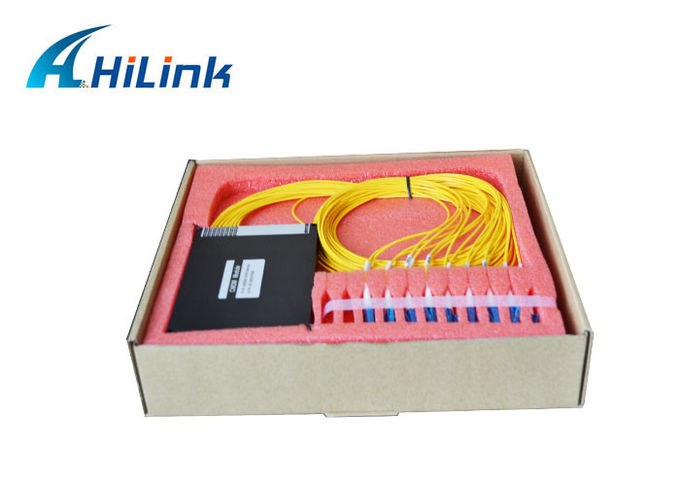

    WDM Ağında CATV Sistemi İçin Tek İşlevli Simpleks Pasif CWDM Mux Demux Modülü

    Genel

    Hilink CWDM Kaba dalga boyu bölmeli çoğullayıcı --- Optik Modül Alıcı-Verici CWDM 1x16 Mux (CWDM Mux / Demux), ince film kaplama teknolojisi ve akışsız metal bağlayıcı mikro optik paketinin tescilli tasarımı kullanmaktadır. Düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar.

    CWDM ürünleri arasında cam tüp veya paslanmaz çelik boru ile paketlenmiş çıplak tekli CWDM cihazı, 16 kanala kadar ABS kutusunda paketlenmiş CWDM Mux Demux modülleri veya tek bir fiber üzerinde 18 kanallı Çoklama veya standart 19 "1U rafa monte CWDM modülleri bulunur . WDM ağlarında düşük ekleme kaybına ihtiyaç duyulduğu için, IL'yi bir seçenek olarak azaltmak için büyük kanallar CWDM Mux / Demux modülünde "Skip Component" i de ekleyebiliriz.

    Standart CWDM Mux / Demux paket tipi: Cam tüp, paslanmaz çelik boru, ABS kutu paketi, LGX pakcage ve 19 "1U rafa monte edilmiştir.

    Ürün Özellikleri

    Düşük Ekleme Kaybı

    Yüksek İzolasyon

    Düşük PDL

    Kompakt tasarım

    İyi bir kanal-to-kanal bütünlüğü

    Geniş Çalışma Dalgaboyu

    1260nm'den 1620nm'ye

    Geniş Çalışma Sıcaklığı

    -40 ° C ila 85 ° C arası

    Yüksek Güvenilirlik ve Kararlılık

    Uygulamalar

    CWDM Sistemi

    PON Ağları

    CATV Bağlantıları

    Performans özellikleri

    Parametre 4 Kanal 8 Kanal 18 Kanal
    Mux demux Mux demux Mux demux
    Kanal Dalgaboyu (nm) ~ 1610 1270
    Merkez dalga boyu Doğruluk (nm) 0.5 ±
    Kanal Aralığı (nm) 20
    Kanal Geçiş Bandı (@ -0.5 dB bant genişliği (nm) > 13
    Ekleme Kaybı (dB) ≤1.6 ≤2.5 ≤3.0
    Kanal Eşbiçimi (dB) ≤0.6 ≤1.0 ≤1.5
    Kanal Ripple (dB) 0.3
    İzolasyon (dB) bitişik N / A > 30 N / A > 30 N / A > 30
    Bitişik olmayan N / A > 40 N / A > 40 N / A > 40
    Atalet Kaybı Sıcaklık Hassasiyeti (dB / ° C) <0.005
    Dalgaboyu Sıcaklık Değişimi (nm / ° C) <0.002
    Polarizasyon Bağımlı Kaybı (dB) <0.1
    Polarizasyon Modu Dağılımı <0.1
    Yönlilik (dB) > 50
    Geri Dönüş Kaybı (dB) > 45
    Maksimum Güç Kullanımı (mW) 500
    Çalışma Sıcaklığı (° C) -5 ~ 85
    Depolama Sıcaklığı (° C) -40 ~ 85
    Ambalaj boyut (mm)

    L100 x W80 x H10 veya L140xW100xH15

    10 yılı aşkın süredir CWDM çözümleri servisini sağlayabiliriz.

    OADM, CWDM + DWDM ve WDM CATV EDFA, Monitör fonksiyonu mevcuttur.

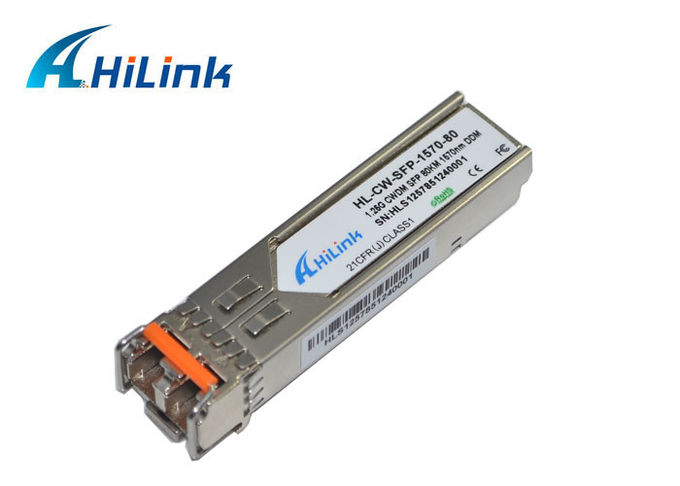

    Cwdm optik alıcı-vericileri ile cwdm mux
